主要製品・加工品の紹介

①光学設計

光学設計断面図

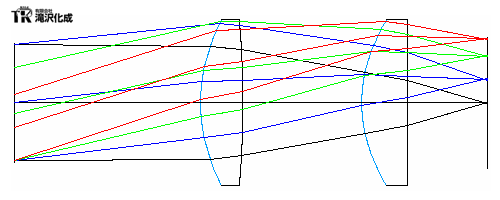

レンズ設計の例
接眼レンズ (焦点距離=16mm 瞳径=10mm 視界=40度)
第1､第2レンズの第1面が非球面です｡

②金型設計・製作

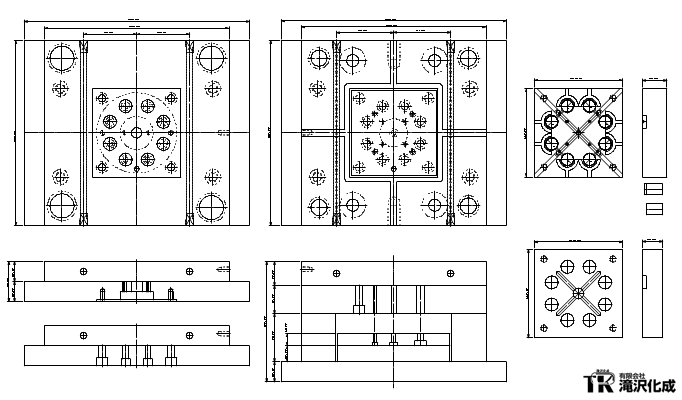

金型設計製作組立図

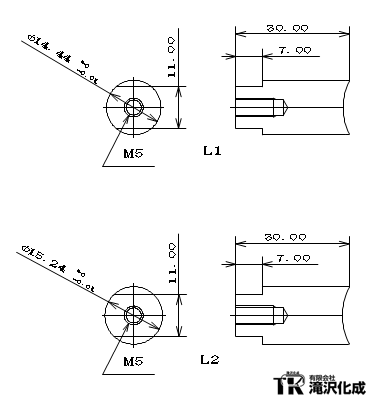

レンズ金型DXFデータ一例

③レンズコア

③-1 球面・平面加工

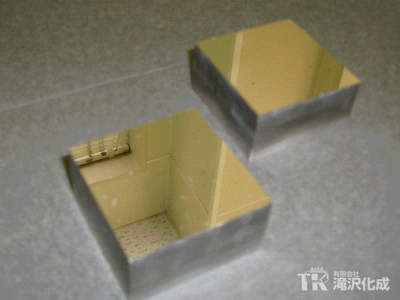

球面入駒・α面入駒

③-2 非球面・フレネル（微細加工）加工

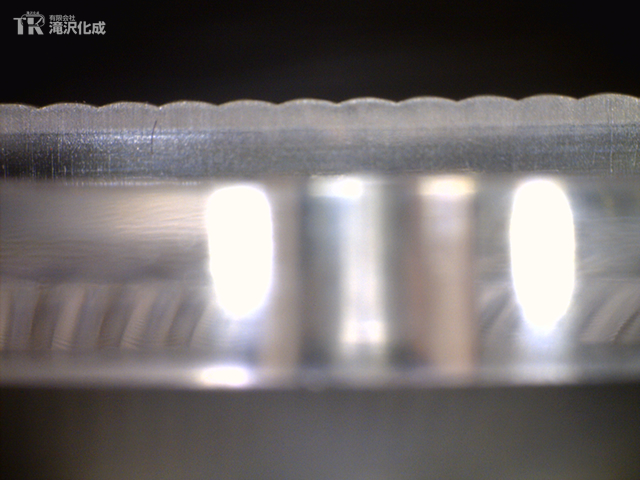

フレネルレンズ（微細加工）入駒

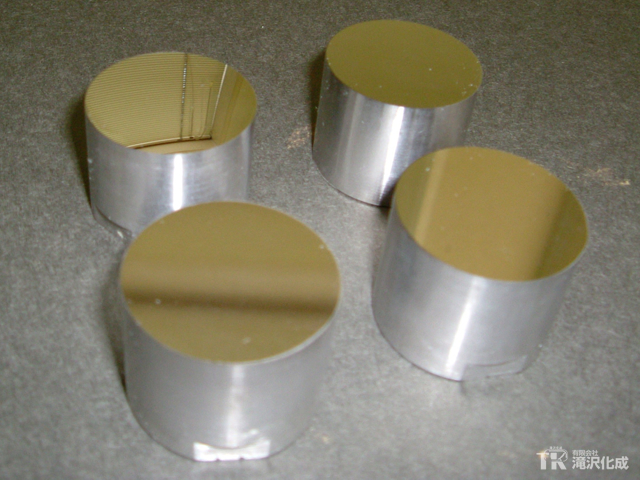

非球面入駒

弊社では非球面入駒加工を行う際、鋼材＋無電解Niメッキの物（写真左）と、りん青銅＋防錆メッキの物（写真右）がございます。ユーザー様のご仕様・コスト・ご希望等に合わせてお打合せさせて頂き、ベストな状態で加工させて頂きます。
尚、弊社協力メーカー（表面粗さ・輪郭形状測定機器はテーラーホブソン社ホームタリサーフ若しくは、東京精密 サーフコム2900DX3-25）にて測定となります。
また、Rの深さや急なカーブ等によっては加工出来かねる場合がございますので、予めご了承ください。

金型入駒測定

参考非球面LENS入駒測定データです。
尚、急なカーブやRの高さによっては加工出来かねる場合もございます。

④成形品測定

製品測定データ

参考非球面LENS製品測定データです。
尚、急なカーブやRの高さによっては製品測定並びに生産等出来かねる場合もございます。

⑤成形品

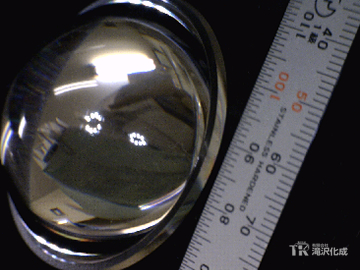

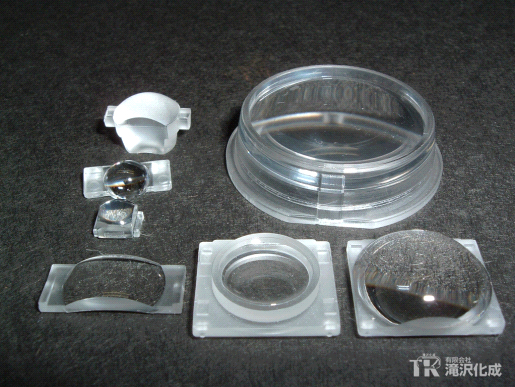

デジタルカメラ用レンズ

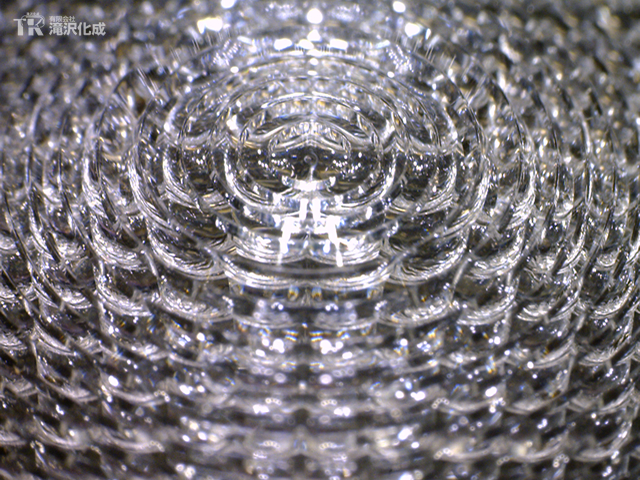

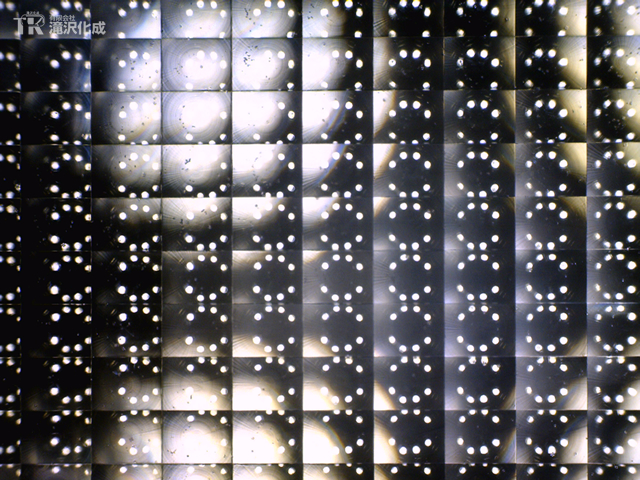

フレネルフライアイレンズ・レンズアレイ

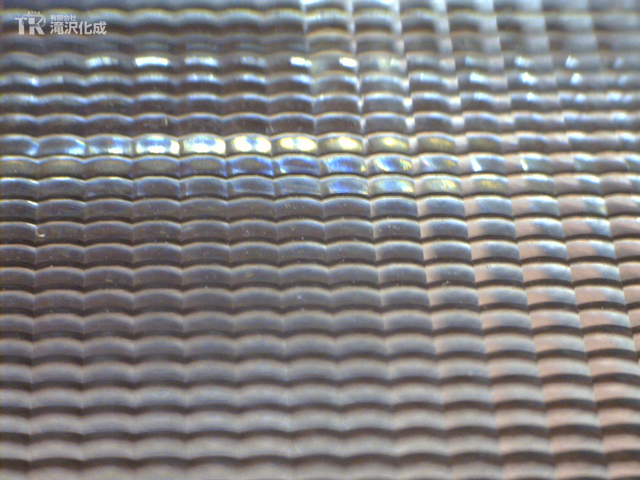

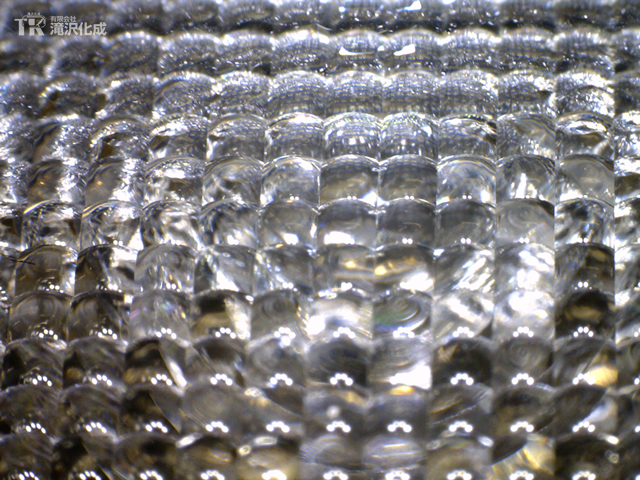

フライアイレンズ・レンズアレイ

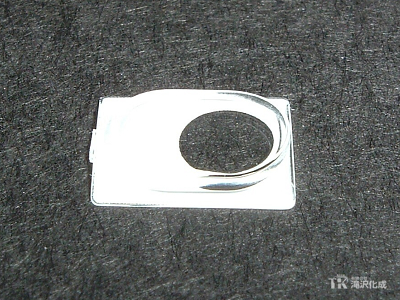

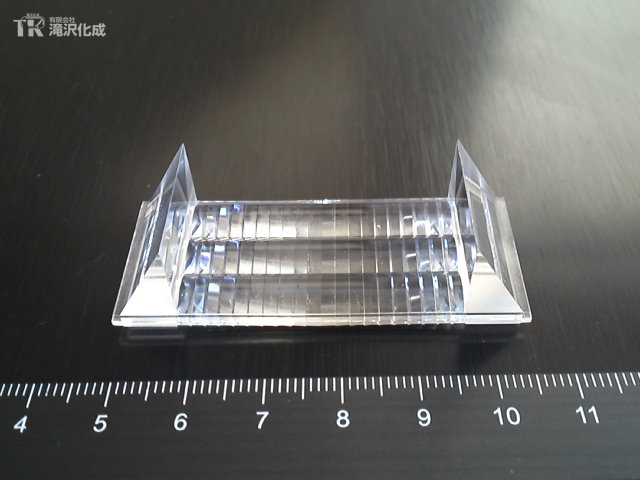

プリズムレンズ

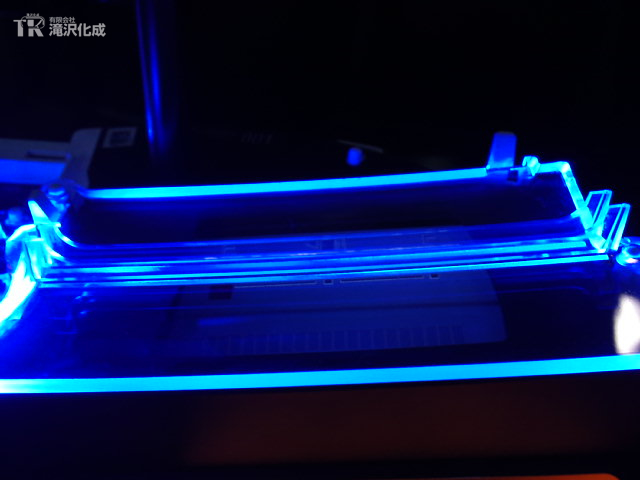

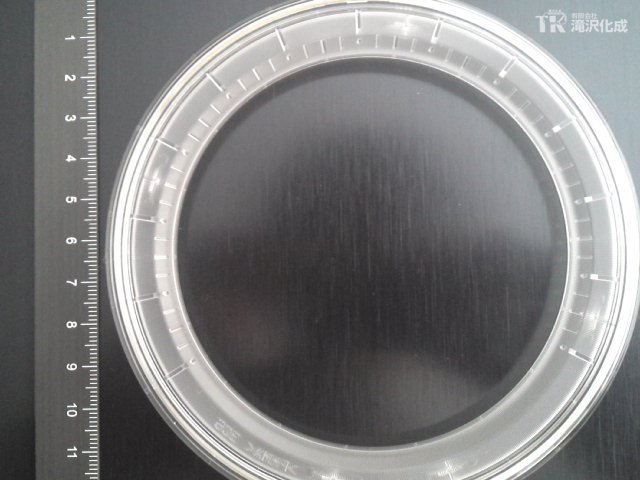

導光体

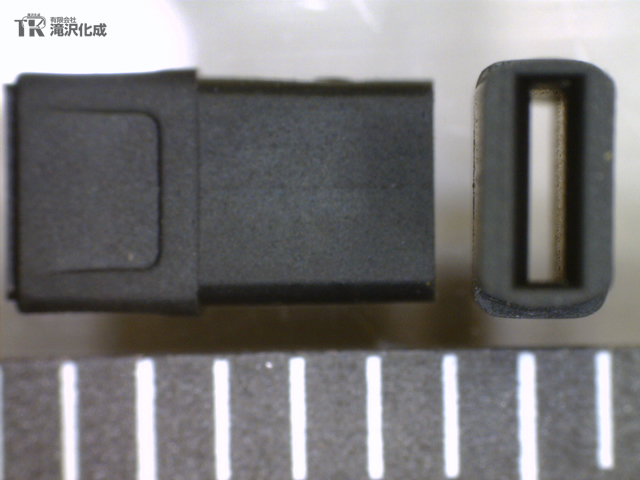

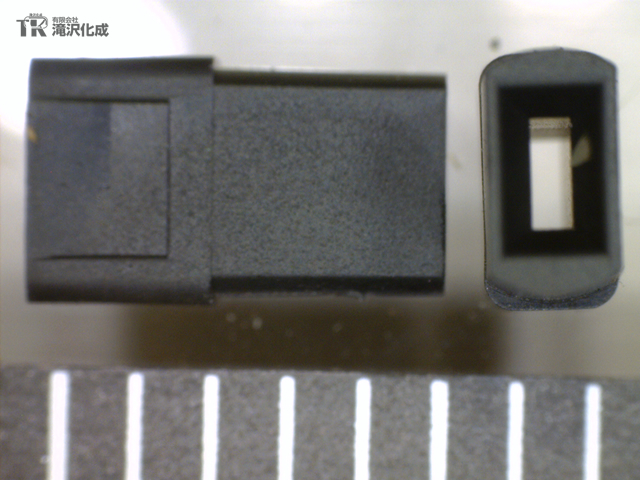

コネクタ部品

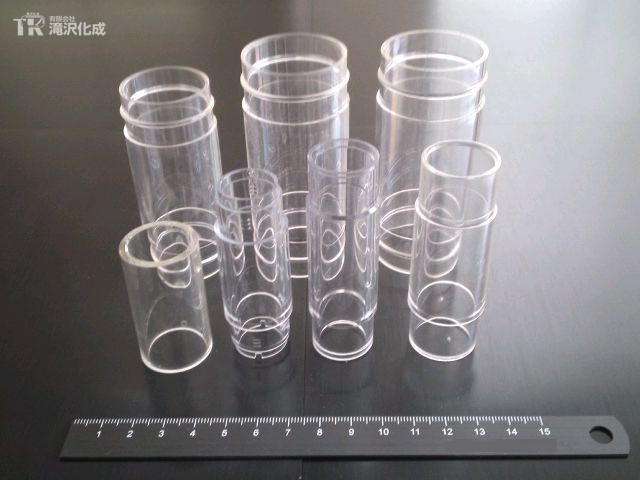

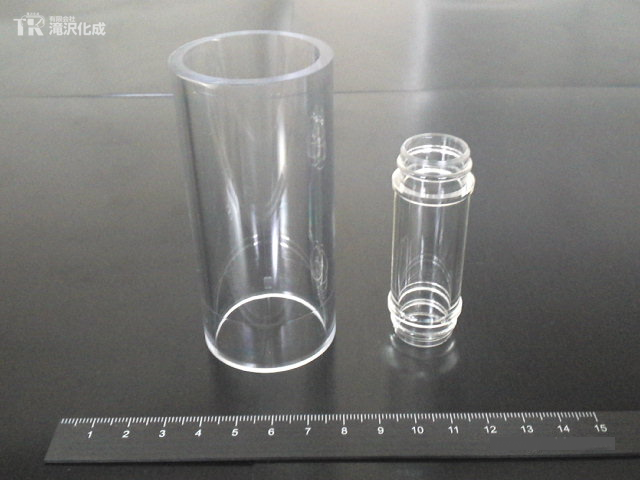

ヒューズ管

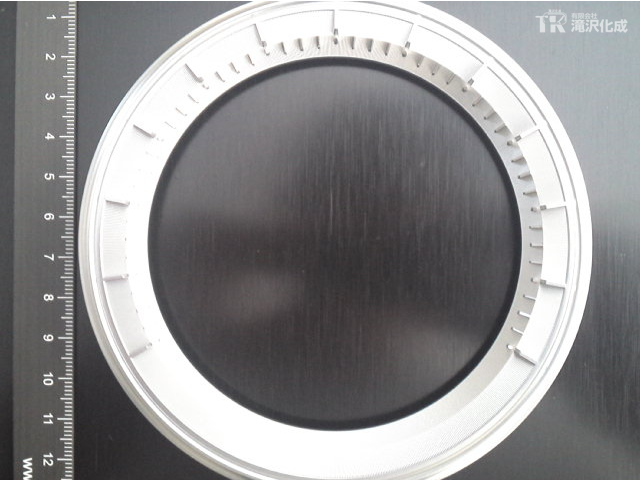

KMメーター（左：客先アルミ蒸着品、右：弊社成形品）

⑥2次加工（シルク印刷・蒸着ARコート・ハードコート）

センサー用肉厚非球面レンズ[ARコート仕様]

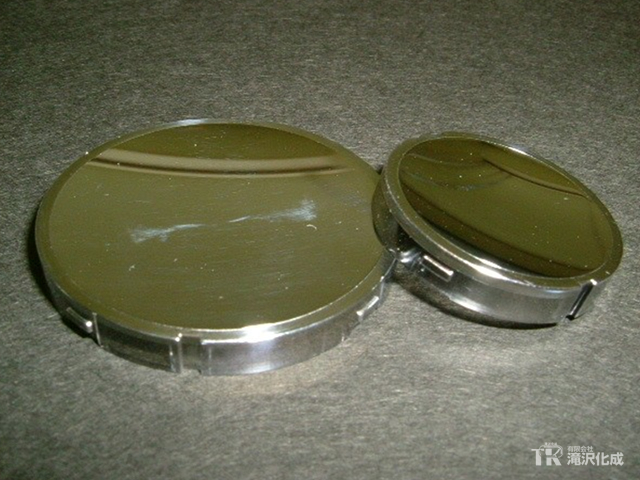

シルク印刷品・アルミ蒸着品
