主要製品・加工品の紹介

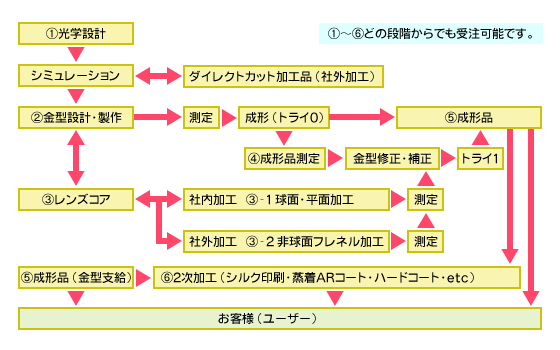

設計から納品までのフロー

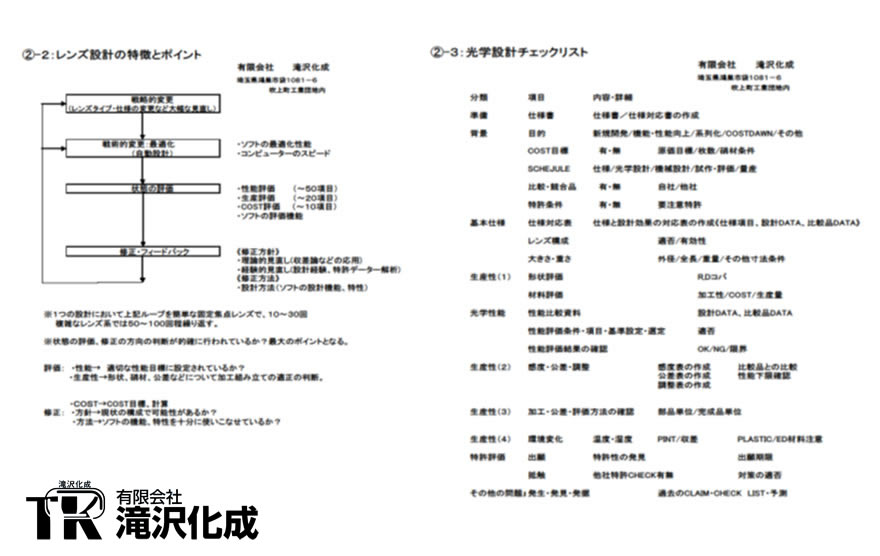

①光学設計

光学設計結像系

金型設計製作組立図1

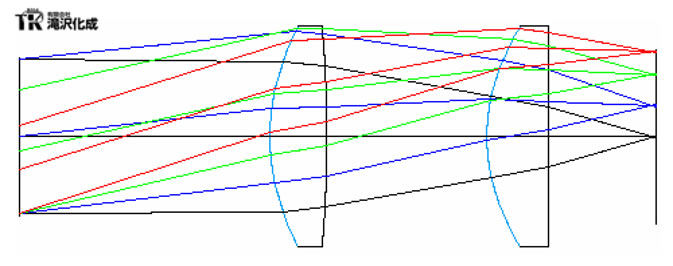

結像系光学設計断面図
レンズ設計の例
接眼レンズ (焦点距離=16mm 瞳径=10mm 視界=40度)
第1、第2レンズの第1面が非球面です。

①結像系光学設計リスト
結像系レンズ設計例
①では結像系レンズ設計例 接眼レンズ(Eyepiece Lens)です。
設計仕様 『焦点距離=16mm 瞳径=10mm 視界=40°』上記図の第一、第二レンズの第一面が回転非球面、対象非球面レンズ『Aspheric Lens』です。
弊社では様々な角度からプラスチックレンズの最適化、適正化を図り設計しております。
設計ソフトはODEPACにて設計しております。工期及び納期に関しては設計ボリューム,スペック等の条件等によって様々ですが、お気軽にご連絡ください。

光学設計照明系

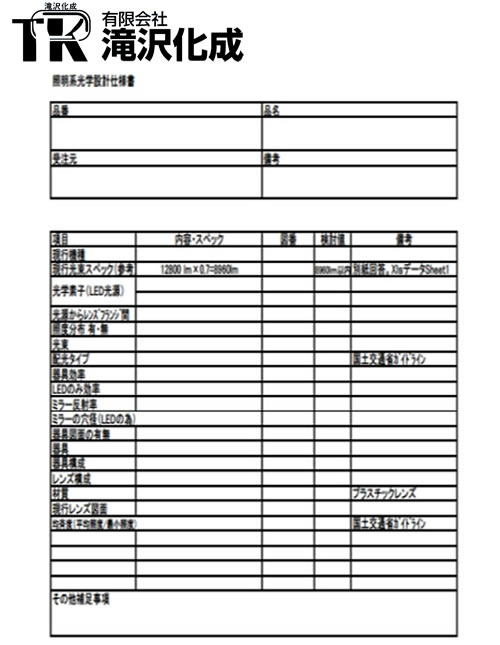

照明系光学仕様書
照明系光学仕様書

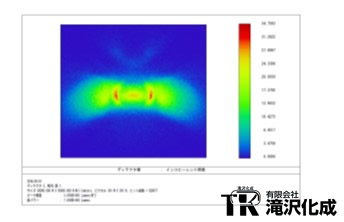

照度分布図
照明系光学

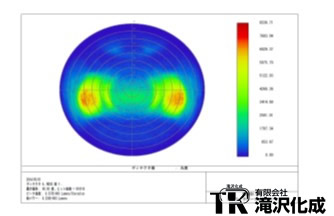

配光分布図
配光分布図
上記設計例は道路灯設計例シミュレーションです。
LED光源:シチズン電子CLL042相当であり、光束:8960LMとして設計計算したものです。
設計ソフトはZEMAXにて設計しております。
結像系同様、設計内容や仕様、スペックによって工期や納期は様々ですが、お気軽にご連絡ください。

②金型設計・製作

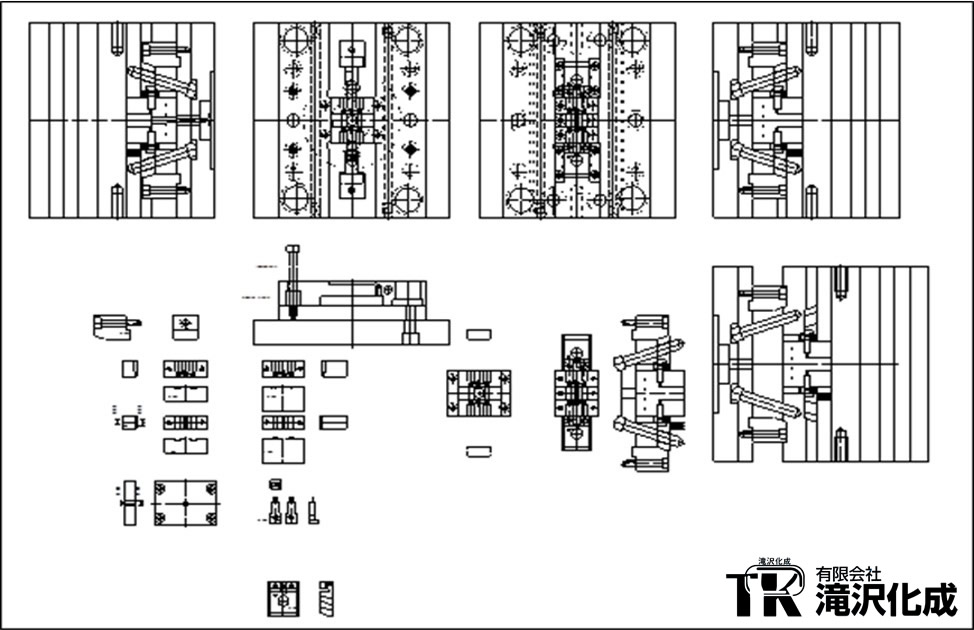

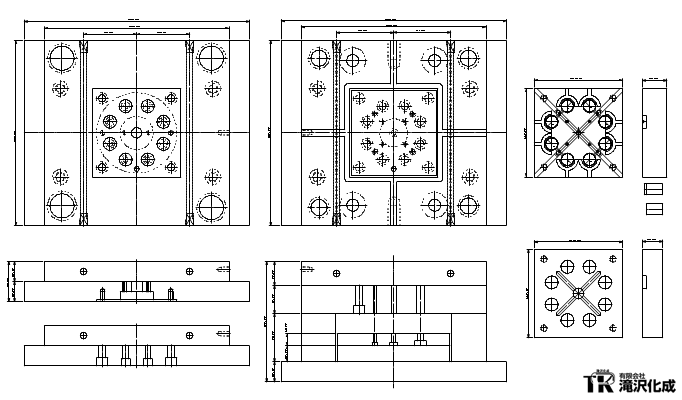

金型設計製作組立図

金型設計製作組立図1
金型設計製作組立図2

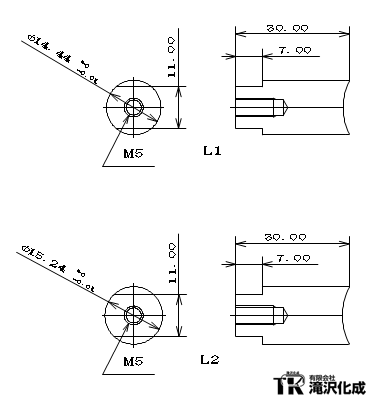

レンズ金型DXFデータ一例

金型設計製作組図 精密金型

金型設計製作組図 精密金型

③レンズコア

③-1 球面・平面加工

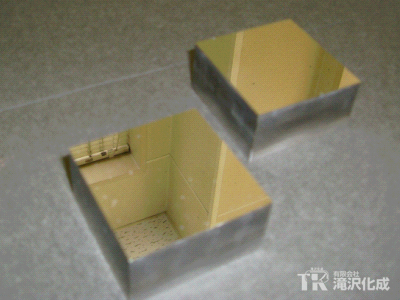

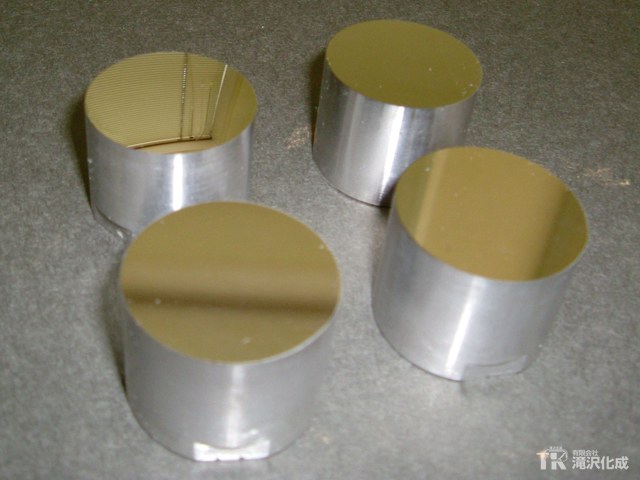

球面入駒・α面入駒

球面入駒
α面入駒

③-2 非球面・フレネル(微細加工)加工

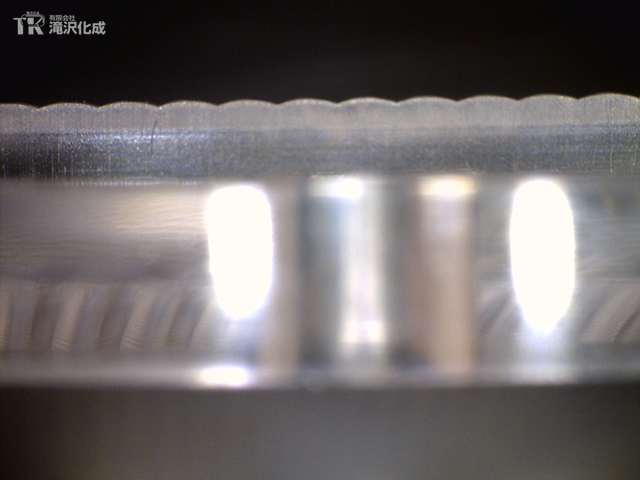

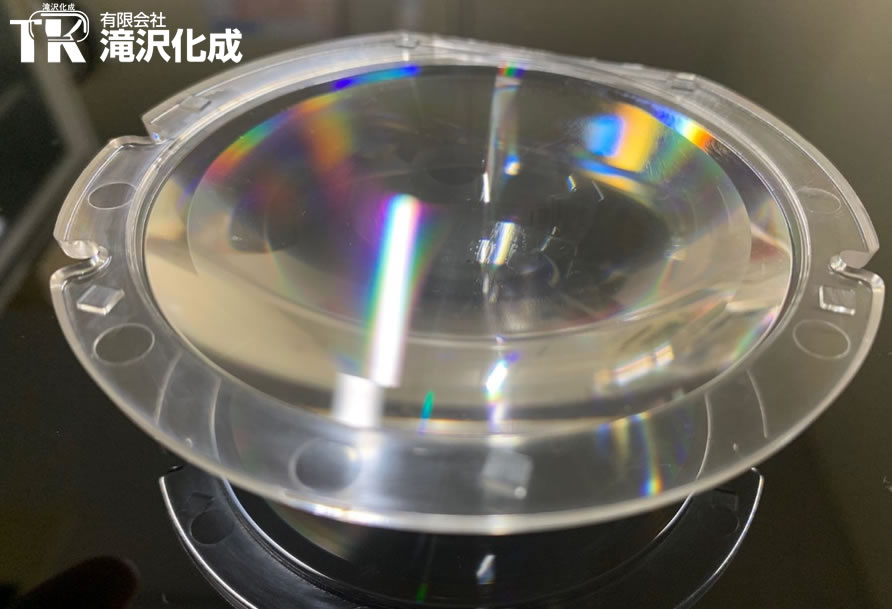

フレネルレンズ(微細加工)入駒

フレネルレンズ(微細加工)入駒1
フレネルレンズ(微細加工)入駒2
フレネルレンズ(微細加工)入駒3
フレネルレンズ(微細加工)入駒4

非球面入駒

非球面入駒 鋼材+無電解Niメッキ
非球面入駒 りん青銅+防錆メッキ

弊社では非球面入駒加工を行う際、鋼材+無電解Niメッキの物(写真左)と、りん青銅+防錆メッキの物(写真右)がございます。ユーザー様のご仕様・コスト・ご希望等に合わせてお打合せさせて頂き、ベストな状態で加工させて頂きます。
尚、弊社協力メーカー(表面粗さ・輪郭形状測定機器はテーラーホブソン社ホームタリサーフ若しくは、東京精密 サーフコム2900DX3-25)にて測定となります。
また、Rの深さや急なカーブ等によっては加工出来かねる場合がございますので、予めご了承ください。

非球面入駒

金型入駒測定データ1
金型入駒測定データ2

参考非球面LENS入駒測定データです。
尚、急なカーブやRの高さによっては加工出来かねる場合もございます。

④成形品測定

製品測定データ

非球面LENS製品測定データ1
非球面LENS製品測定データ2

参考非球面LENS製品測定データです。
尚、急なカーブやRの高さによっては製品測定並びに生産等出来かねる場合もございます。

⑤成形品

デジタルカメラ用レンズ

デジタルカメラ用レンズ

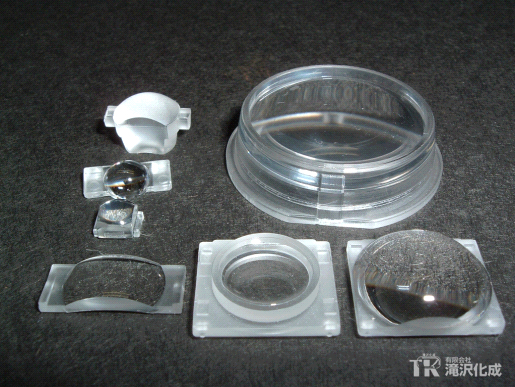

照明系光学素子

照明系光学素子

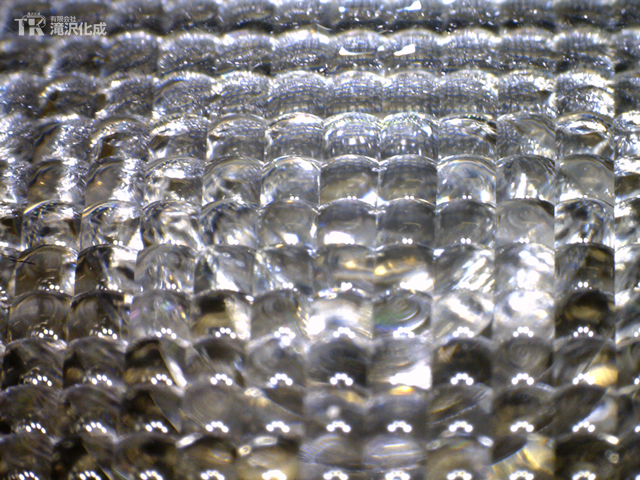

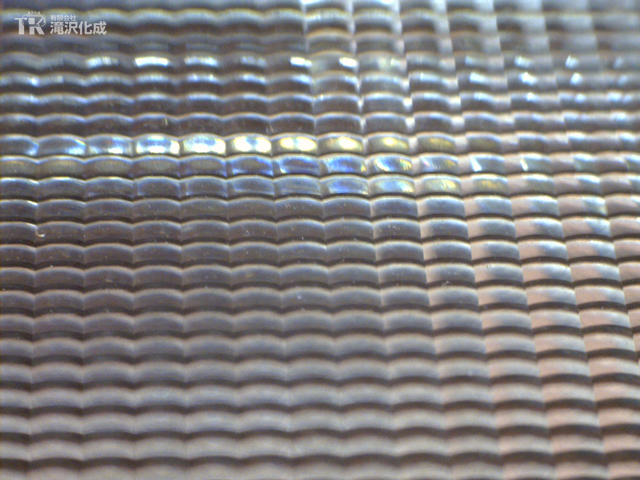

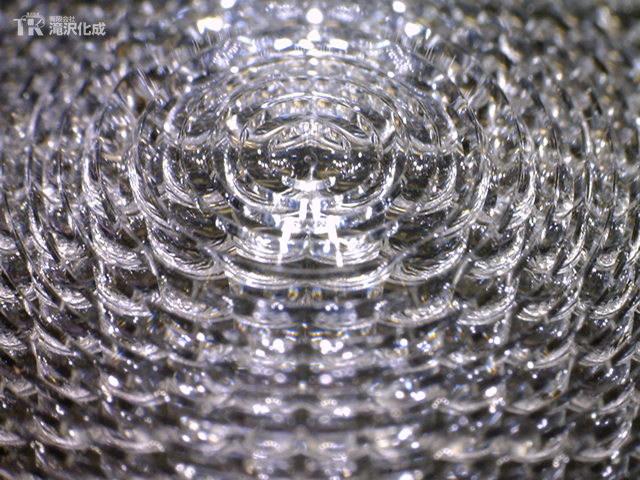

フレネルフライアイレンズ・レンズアレイ

フレネルフライアイレンズ・レンズアレイ1
フレネルフライアイレンズ・レンズアレイ2

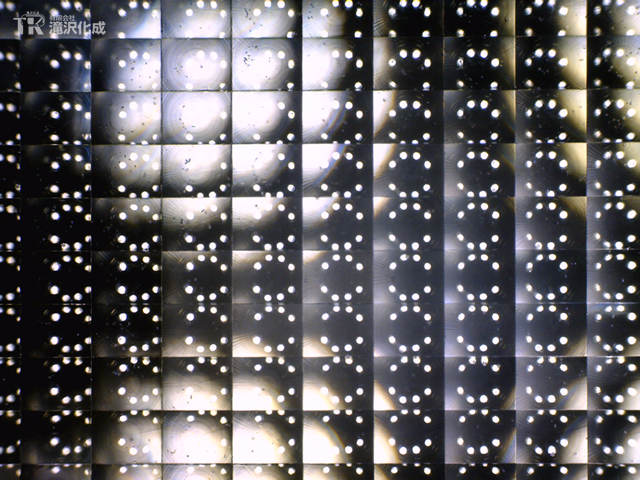

フライアイレンズ・レンズアレイ

フライアイレンズ・レンズアレイ1
フライアイレンズ・レンズアレイ2
フライアイレンズ・レンズアレイ3

照明用分光レンズ

照明用分光レンズ

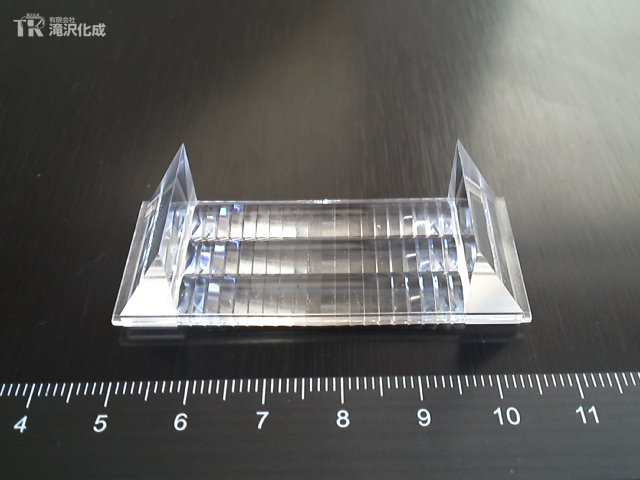

プリズムレンズ

プリズムレンズ

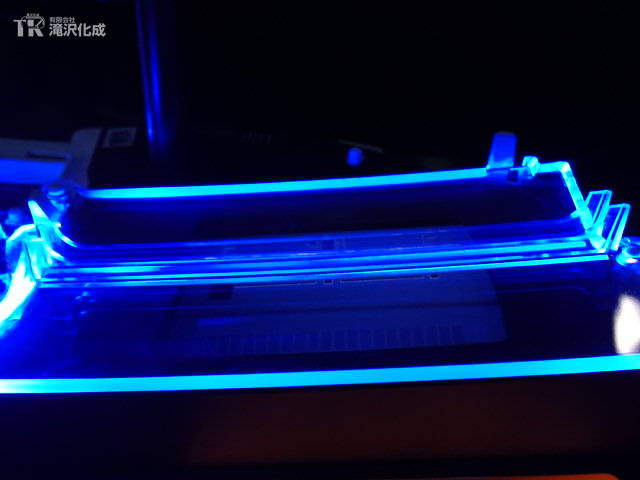

導光体

導光体

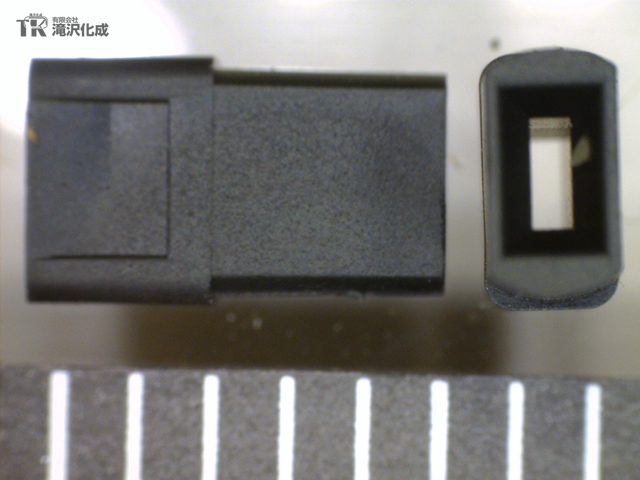

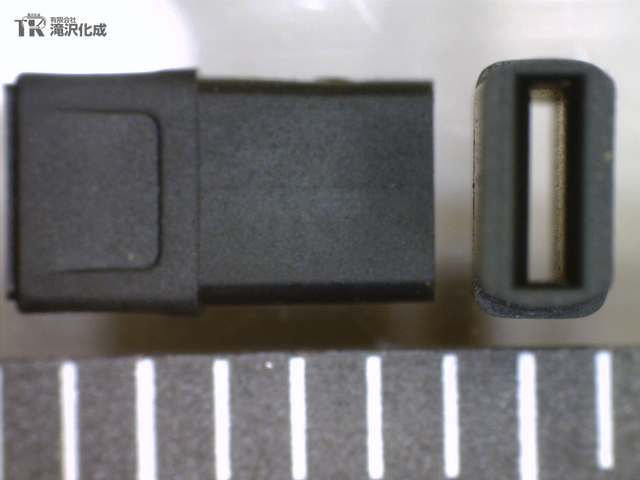

コネクタ部品

コネクタ部品1
コネクタ部品2

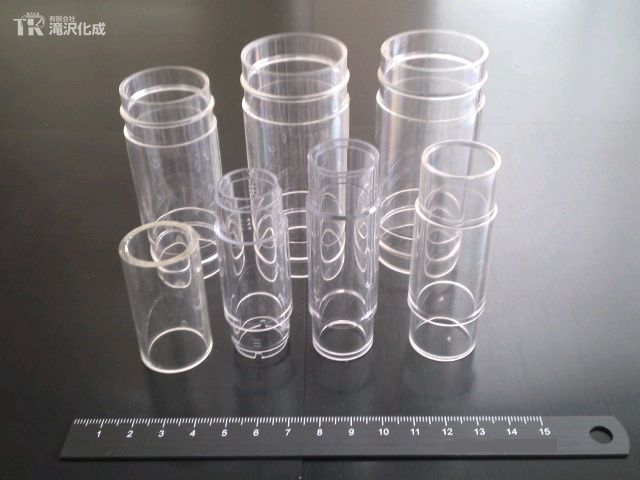

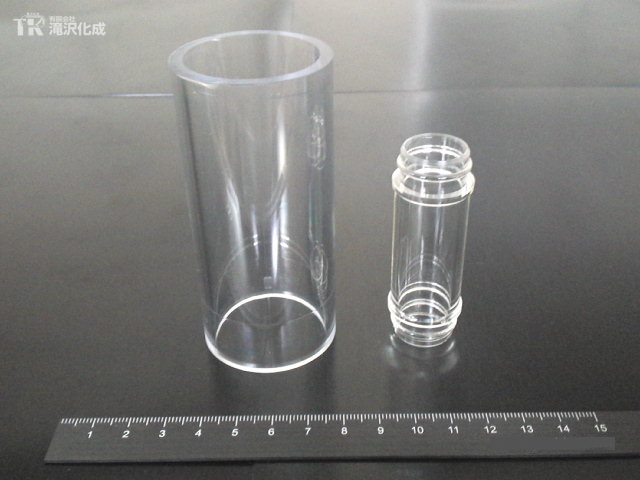

ヒューズ管

ヒューズ管1
ヒューズ管2

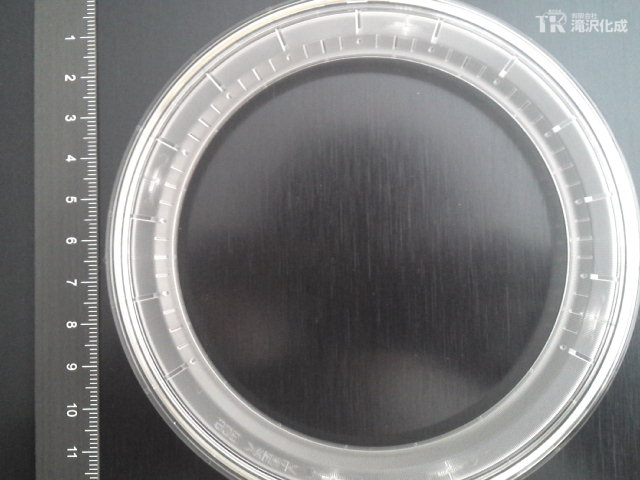

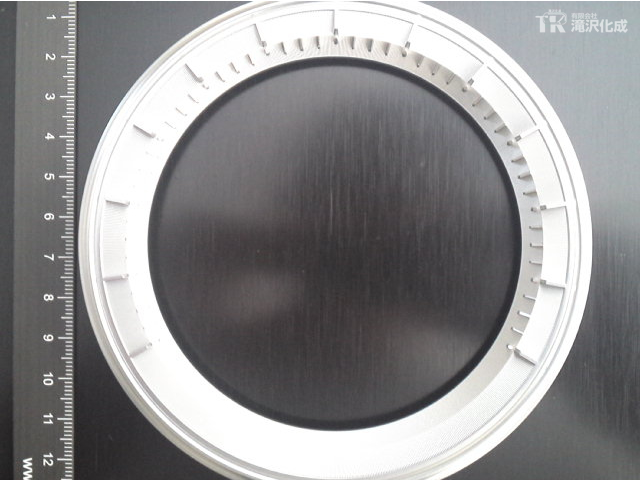

KMメーター(左:客先アルミ蒸着品、右:弊社成形品)

KMメーターAl蒸着品
KMメーター製品

⑥2次加工(シルク印刷・蒸着ARコート・ハードコート)

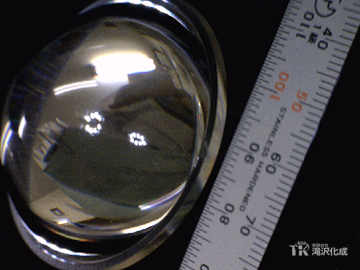

センサー用肉厚非球面レンズ[ARコート仕様]

センサー用肉厚非球面レンズ[ARコート仕様]
センサー用肉厚非球面レンズ[ARコート仕様] データグラフ

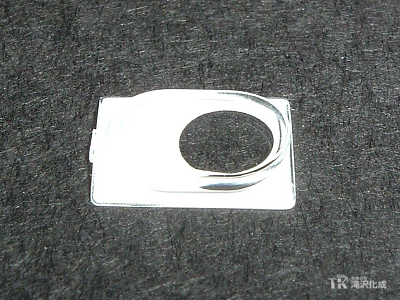

シルク印刷品・アルミ蒸着品

シルク印刷品
アルミ蒸着品

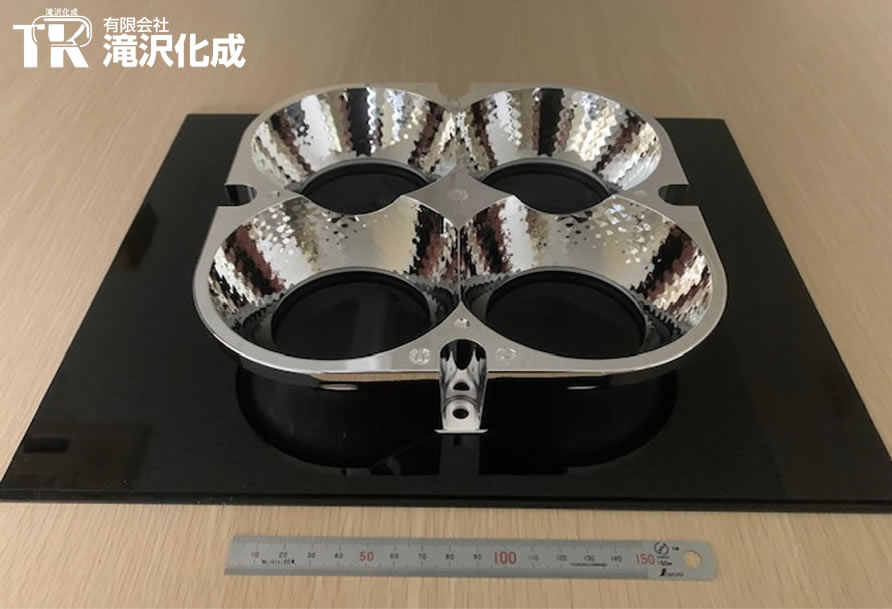

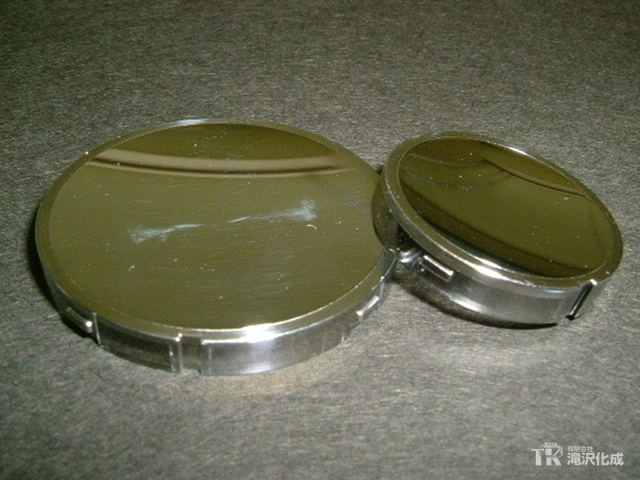

アルミ重合膜+トップコート

アルミ重合膜+トップコート
